Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC

Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC

Code: PSC01
Giá: 980,000
Bảo hành: 05 năm
Kích thước: 600x600x35mm
Trọng lượng: 13kg/ tấm
Đơn giá: 980,000đ/m2

Hệ thống sàn nâng kỹ thuật tấm khuôn thép lõi xi măng, mặt phủ Conductive PVC/ Vinyl, có khả năng chịu tải rất tốt, có thể tuỳ biến theo mỗi nhu cầu của khách hàng, thép tấm mặt trên dày từ 0.8mm đến 1.5mm, thép tấm mặt đáy có độ dày từ dày 0.6mm đến 1.2mm. Sàn nâng mặt phủ Conductive PVC/ Vinyl thiết kế chuyên dụng cho phòng sạch(Clean room), phòng data center(trung tâm dữ liệu), phòng server máy chủ, phòng máy tính, phòng điều khiển (Control room) trong các nhà máy điện,  .  . .

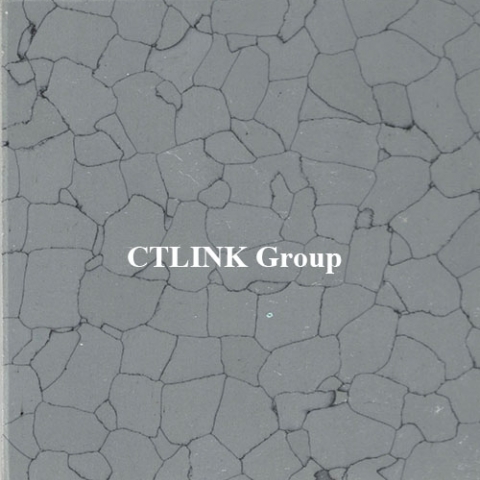

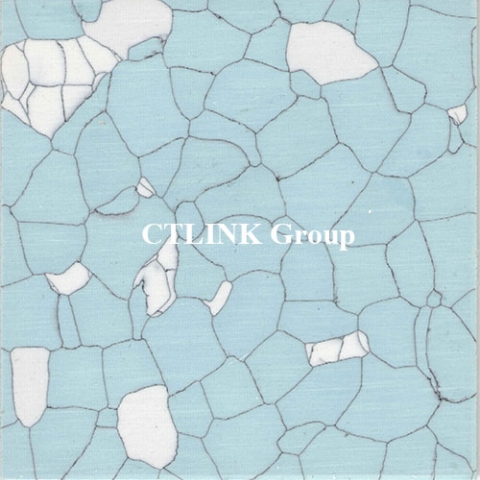

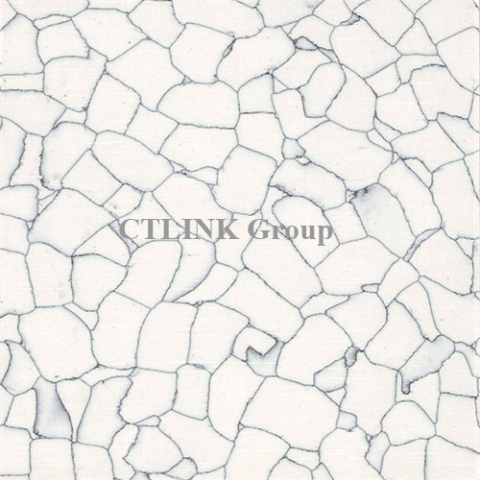

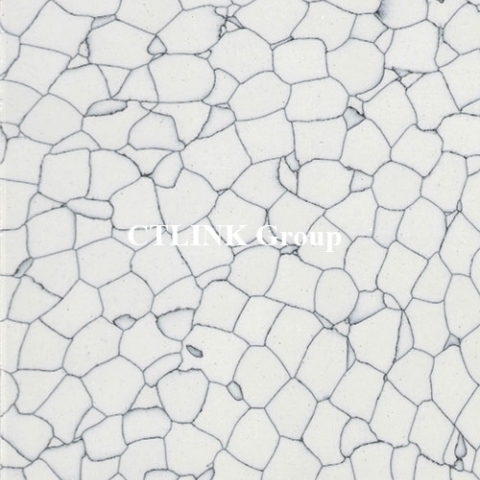

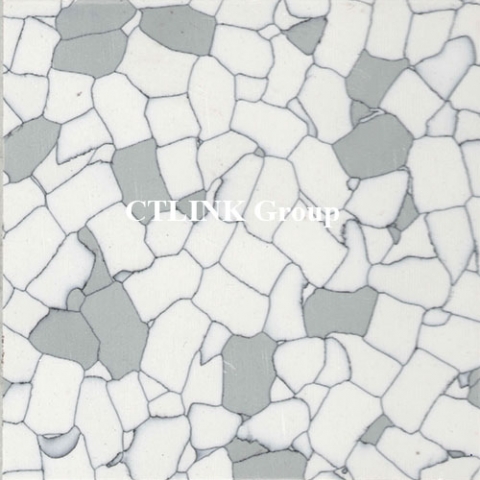

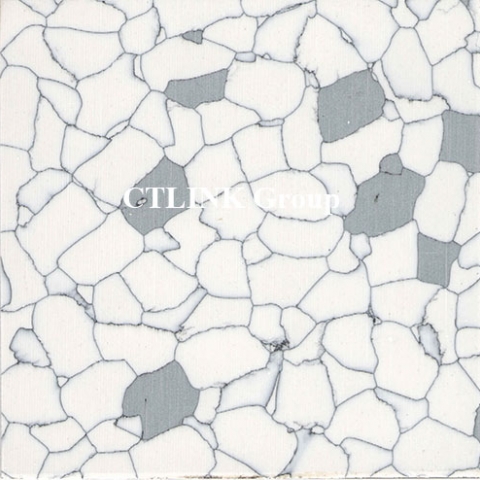

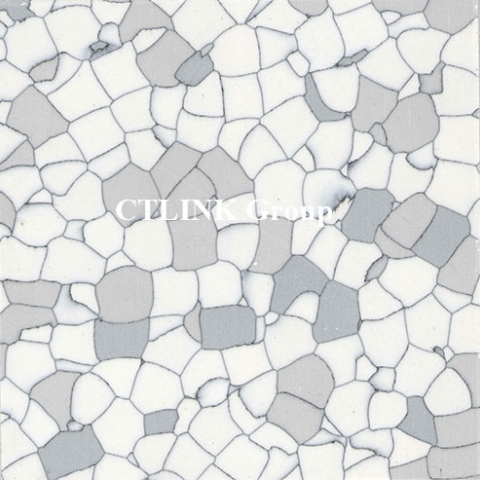

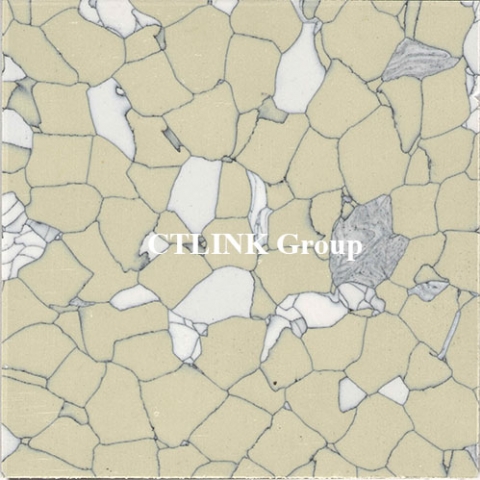

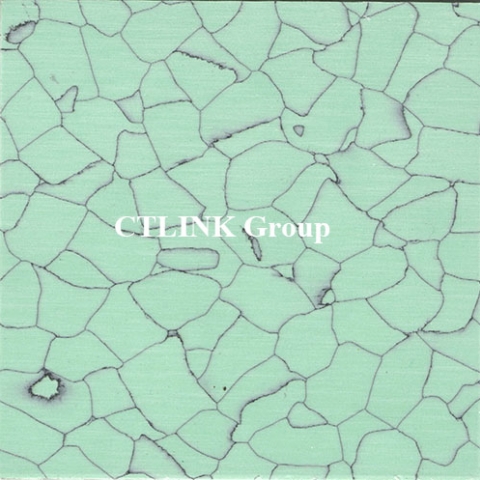

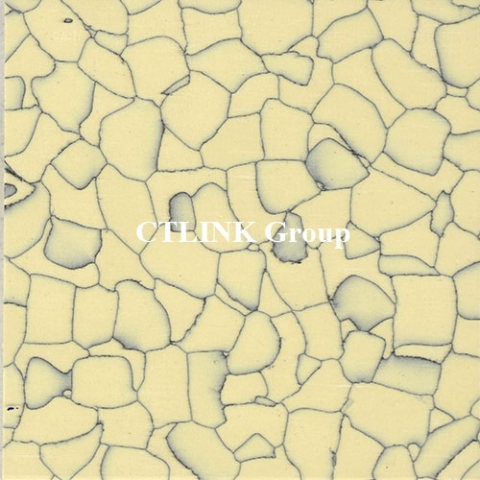

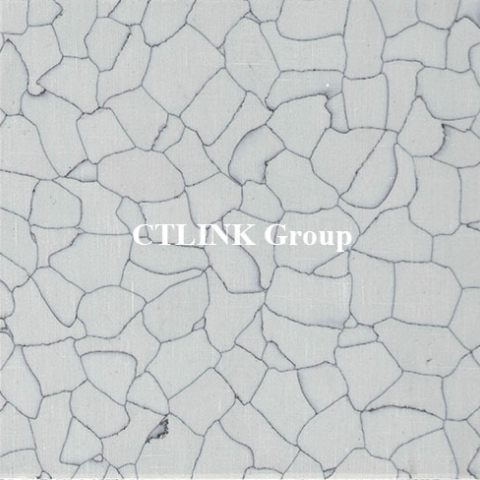

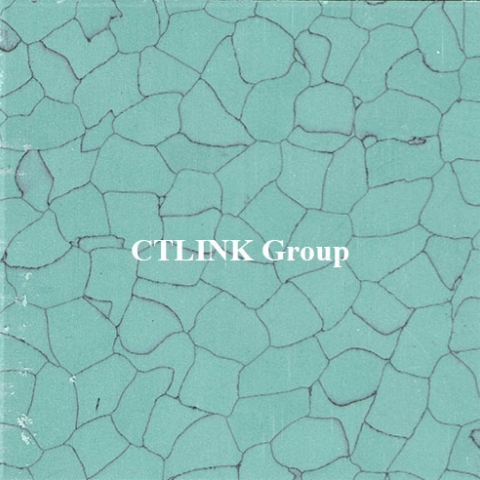

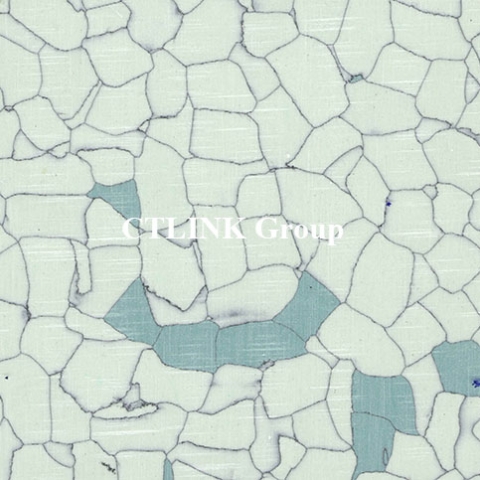

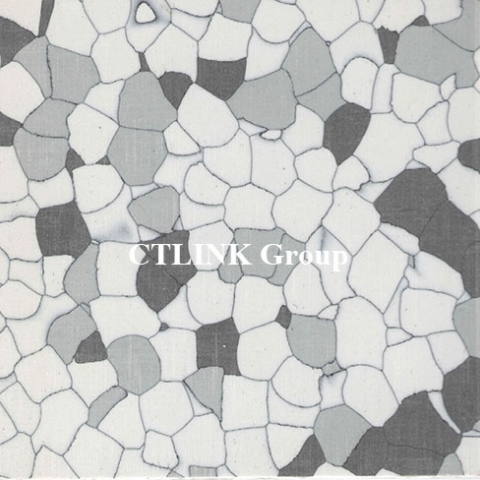

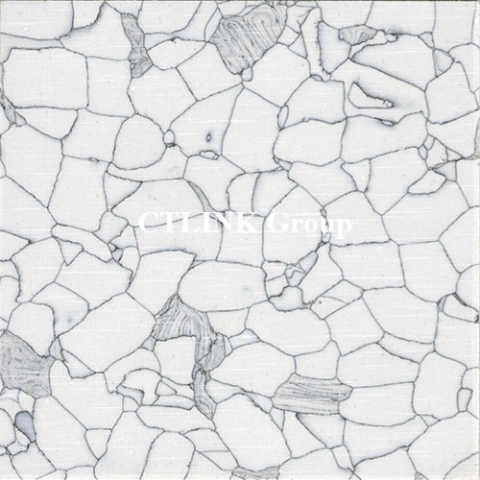

Màu sắc

Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC
Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC

Thông số kỹ thuật

SÀN NÂNG KỸ THUẬT KHUÔN THÉP LÕI XI MĂNG, MẶT PHỦ CONDUCTIVE PVC/ VINYL

  • Mã sản phẩm: PSC01
  • Kích thước tấm sàn nâng: 600×600×35mm
  • Vật liệu cấu thành tấm sàn nâng: Thép + xi măng nhẹ + Conductive PVC

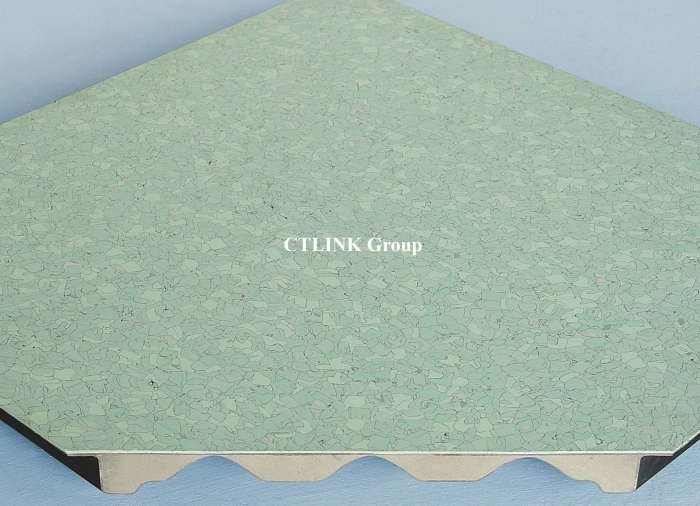

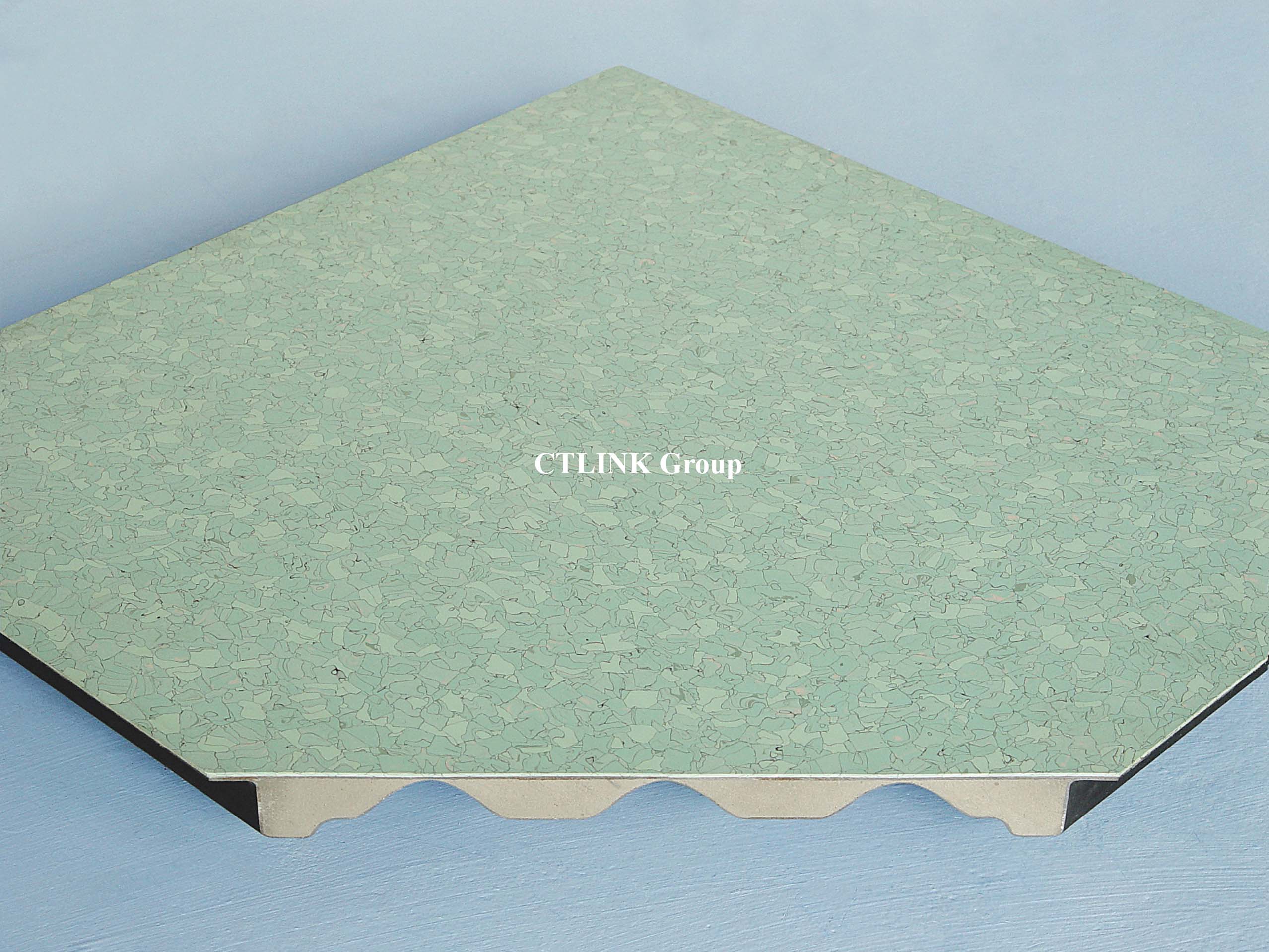

Tấm sàn nâng kỹ thuật tấm thép lõi xi măng được thiết kế theo dạng khuôn đúc bằng thép có cường độ chịu lực cao, thép tấm mặt trên có độ dày từ 0.8mm đến 1.5mm, thép tấm mặt dưới có độ dày từ 0.8mm đến 2mm.

Tấm sàn nâng kỹ thuật sản xuất có cấu trúc bền vững, có độ dung sai góc vuông là +0.25mm và có độ dung sai phẳng là +0.375mm, phương pháp đo theo góc chéo ngang từ đỉnh mặt sàn nâng.

Tấm sàn nâng kỹ thuật dễ dàng nhấc lên để di chuyển bằng một tay với dụng cụ tay hít tấm sàn nâng, các tấm sàn nâng kỹ thuật dễ dàng linh hoạt hoán đổi vị trí cho nhau chỉ trừ các tấm sàn nâng đã bị cắt tại các vị trí xung quanh tường hoặc tại các vị trí đặt khung bệ máy.

Nhà sản xuất tấm sàn nâng kỹ thuật đảm bảo tấm sàn nâng không bị gỉ sét bằng cách phủ một lớp photphat ở mặt bên trong lõi của tấm sàn nâng và phủ một lớp sơn epoxy chống tĩnh điện ở mặt bên ngoài của tấm sàn nâng.




Đặc điểm, tính năng của sàn nâng kỹ thuật mặt phủ Conductive PVC/ Vinyl:
  • Thiết kế đặc biệt cho phòng sạch(clean room), Trung tâm dữ liệu (Data Center), phòng server máy chủ, phòng điều khiển và phòng máy tính, . . .  .

  • Cho khả năng chịu tải lăn (rolling Load) và tải trọng tột đỉnh(Ultimate Load) tuyệt vời.

  • Tấm sàn nâng kỹ thuật có lõi bằng xi măng nhẹ giúp cho tấm sàn nâng chắc, khoẻ, chịu lực và cách âm tốt.

  • Các tấm sàn nâng dễ dàng di chuyển, linh hoạt hoán đổi vị trí cho nhau.

  • Hoàn toàn chống cháy và mức độ chống cháy lan đạt Class A.

  • Mặt bên ngoài của tấm sàn nâng được phủ một lớp sơn epoxy cathodic chống tĩnh điện màu xám đen cho khả năng nâng cao tuổi thọ sản phẩm.




Lĩnh vực ứng dụng của sàn nâng kỹ thuật Conductive PVC/ Vinyl bao gồm:

 Sàn nâng kỹ thuật tấm thép lõi xi măng mặt phủ Conductive PVC/ Vinyl dùng cho các Phòng máy tính, trung tâm dữ liệu (Data Center), phòng server máy chủ, phòng kỹ thuật, phòng thiết bị điều khiển,  văn phòng làm việc, phòng học, . . . những khu vực có yêu cầu cao về độ chống bụi và chống tĩnh điện cũng như các lĩnh vực có nhu cầu gia tăng thêm không gian bên dưới sàn nâng để lắp đặt thêm, mở rộng công suất thiết bị.




Sàn nâng CTLINK Malaysia đáp ứng các tiêu chuẩn quốc tế:

  • Tiêu chuẩn MOB/PF2 PS/SPU, Tiêu chuẩn chịu tải CISCA(JS/T10796-96)
  • Class 1 tiêu chuẩn Châu âu UNI EN 12825, Tiêu chuẩn chống cháy BS476 part 4:1970, Tiêu chuẩn chống cháy ASTM E84-01, Lan truyền lửa mức 0 và Mật độ khói mức 0.



CẤU TRÚC BÊN DƯỚI SÀN NÂNG KỸ THUẬT CONDUCTIVE  PVC/ VINYL





Chân đế sàn nâng kỹ thuật mã F-01

Thiết kế đặc biệt cho sàn nâng kỹ thuật có chiều cao hoàn thiện dưới 130mm

chân đế sàn nâng kỹ thuật

Thông số chi tiết của chân đế sàn nâng kỹ thuật:

  • Mặt bích đầu chân đế bằng thép tấm mạ điện phân màu trắng hoặc màu đồng, kích thước mặt bích là 75x75x3.0mm, đai ốc tăng chỉnh độ cao là M16

  • Mặt bích bệ chân đế bằng thép tấm mạ điện phân có kích thước 100x100mm, độ dày 2.0/2.5mm được hàn với thanh ren M16.

  • Chân đế sàn nâng cho phép điều chỉnh độ cao sàn nâng so với nền hiện trạng từ 25mm-30mm.



Chân đế sàn nâng kỹ thuật mã F-02

Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện trên 150mmchân đế sàn nâng kỹ thuật



Thông số chi tiết :

  • Mặt bích đầu chân đế bằng thép tấm mạ điện phân, kích thước 75x75x3.0mm được hàn với thanh ren M18 kèm đai ốc tăng chỉnh độ cao M18.

  • Ống chân tuýp loại 1: bằng ống thép Ø22mm, dày 1.2mm/ 1.5mm/ 1.8mm

  • Ống tuýp loại 2: bằng ống thép Ø25mm, dày 1.2mm/ 1.5mm/ 1.8mm

  • Mặt bích bệ chân đế bằng thép tấm mạ điện phân, kích thước 100x100mm, độ dày 2.0/ 2.5mm

  • Chân đế có thể điều chỉnh độ cao mặt sàn nâng hoàn thiện so với mặt nền hiện trạng từ 25mm-30mm.



Chân đế sàn nâng kỹ thuật model F-03

Thiết kế đặc biệt cho sàn nâng có chiều cao hoàn thiện dưới 2500mmchân đế sàn nâng kỹ thuật

Thông số :

  • Mặt bích đầu chân đế bằng thép tấm mạ điện phân, kích thước 75x75x3.0mm được hàn với thanh ren M18 kèm đai ốc tăng chỉnh độ cao M18.
  • Ống chân tuýp loại 1: bằng ống thép Ø22mm, dày 1.2mm/ 1.5mm/ 1.8mm
  • Ống chân tuýp loại 2: bằng ống thép Ø32mm, dày 1.2mm/ 1.5mm/ 1.8mm
  • Mặt bích bệ chân đế bằng thép tấm mạ điện phân, kích thước 100x100mm hoặc 125x125mm, có độ dày 2.0/ 2.5/ 3.0mm
  • Chân đế có thể điều chỉnh độ cao mặt sàn nâng hoàn thiện so với mặt nền hiện trạng từ 25mm-30mm.



Thanh giằng ngang stringer sàn nâng kỹ thuật mặt phủ Conductive PVC/ Vinyl

Thanh giằng ngang của hệ thống sàn nâng kỹ thuật có mặt phủ Conductive PVC/ Vinyl chống tĩnh điện được sản xuất từ thép hộp mạ kẽm màu trắng tiêu chuẩn. Bề mặt thanh giằng ngang tiếp xúc với tấm sàn nâng kỹ thuật có dán một lớp đệm cao su non để tiêu âm. Thanh giằng ngang có các loại sau:

  • Model ST1170, Kích thước thanh giằng ngang: 20x30x1170mm

  • Model ST570, là loại tiêu chuẩn, Kích thước thanh giằng ngang tiêu chuẩn: 20x30x570mm

Độ dày bề mặt lớp mạ từ 4-12µm. Độ bám dính của lớp mạ có thể đạt mức cao nhất. Kiểm tra phun cát trong 72 giờ,  không thấy có hiện tượng ăn mòn.



 thanh giằng ngang sàn nâng kỹ thuật hplthanh giằng ngang sàn nâng kỹ thuật hpl
                                ST-570                                                                             ST-1170





- - - - - - - - - - - - - -
Bạn cần biết:




BẢNG PHÂN LOẠI SÀN NÂNG KỸ THUẬT MẶT PHỦ CONDUCTIVE PVC/ VINYL THEO TẢI TRỌNG


      TẢI TẬP TRUNG
  TẢI TỚI HẠN ĐỘ XIÊN TẢI ĐỒNG BỘ TẢI VA ĐẬP TẢI LĂN
MODEL 0.100"/2.5mm 0.080"/2.0mm 10 PASS 10K PASS
(lb) (kN) (lb) (kN) (lb) (kN) (lb/㎡) (kN/㎡) (lb) (kg) (lb.) (kN) (lb) (kN)
FS 700 2300 10.224 700 3.112 650 2.889 2500 11.113 100 45 650 2.889 450 2.000
FS 800 2600 11.558 800 3.556 750 3.334 2800 12.447 100 45 750 3.334 550 2.445
FS 1000 3300 14.669 1000 4.445 800 3.556 3500 15.558 150 68 800 3.556 600 2.667
FS 1250 3800 16.892 1250 5.557 1000 4.445 4000 17.781 250 68 1000 4.445 800 3.556
FS 1500 5000 22.226 1500 6.668 1250 5.557 5200 23.115 150 68 1250 5.557 1000 4.445
FS 2000 6000 26.672 2000 8.891 1500 6.668 6200 27.561 175 79 1500 6.668 1200 5.334





 BẢNG PHÂN LOẠI HỆ THỐNG CHÂN ĐẾ, THANH GIẰNG NGANG CỦA SÀN NÂNG KỸ THUẬT CONDUCTIVE PVC/ VINYL


SÀN NÂNG TẤM THÉP LÕI XI MĂNG MẶT PHỦ CONDUCTIVE PVC/ VINYL –  CHÂN ĐẾ/ THANH NGANG
Mã chân đế Chiều cao (mm)  Tải ngang (kG) Tải đừng (18 kN) Đầu chân đế Ống tuýp Bệ chân đế
FS-100 100 ± 20 50 Không bị phá hủy 75x75mmx3mm Ф22mmx1.2mm 100x100x2.0mm
FS-200 200 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф22mmx1.2mm 100x100x2.0mm
FS-300 300 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф22mmx1.2mm 100x100x2.0mm
FS-400 400 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф22mmx1.2/1.5mm 100x100x2.0mm
FS-500 500 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2/1.5mm 100x100x2.5mm
FS-600 600 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2/1.5mm 100x100x2.5mm
FS-700 700 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2/1.5mm 100x100x2.5mm
FS-800 800 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф25mmx1.2/1.5mm 100x100x2.5mm
FS-900 900 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф32mmx1.2/1.5/1.8mm 125x125x3.0mm
FS-1000 1000 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф32mmx1.2/1.5/1.8mm 125x125x3.0mm
FS-1100 1100 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф32mmx1.2/1.5/1.8mm 125x125x3.0mm
FS-1200 1200 ± 25 50 Không bị phá hủy 75x75mmx3mm Ф32mmx1.2/1.5/1.8mm 125x125x3.0mm
Mã thanh ngang Chiều dài Tải đứng (150 kG) Độ dày Thép hộp
ST570 570 mm Không bị phá hủy 0.8/1.0/1.2 mm 30x20mm





- - - - - - - - - - - - - -
Bạn cần biết:



Remark:
Surface resistance range 1×104~1×109Ω, tile could be HPL or PVC. Deflection≤2mm, mounting height 100~300mm, other height could be customised.










Bảo Hà Group là Đại diện phân phối nhiều thương hiệu trên thế giới, trong đó, Đại diện phân phối độc quyền từ nhà sản xuất Sàn nâng kỹ thuật CRESPI - Italia và CTLINK - Malaysia, cung cấp giải pháp tổng thể về sàn nâng của hãng tại Việt Nam và khu vực Asean.

Các sản phẩm trải qua kiểm nghiệm theo tiêu chuẩn CISCA, được cấp chứng chỉ chất lượng và in logo trên cạnh của từng tấm sàn nâng, giúp khách hàng nhận diện và tránh không phải sử dụng sàn nâng kém chất lượng.

Với đội ngũ thi công đạt chứng nhận từ nhà sản xuất, có bề dày kinh nghiệm đáp ứng các tiêu chuẩn khắt khe về chất lượng sản phẩm và kỹ thuật thi công, chúng tôi đã nhận được sự tin cậy từ nhiều tổng thầu trên toàn quốc.

Chúng tôi tin tưởng rằng, hệ thống Sàn nâng kỹ thuật của Bảo Hà Group sẽ đem lại sự hợp tác dài lâu với Quý khách hàng.


Quý khách vui lòng liên hệ với đại lý của chúng tôi hoặc trực tiếp liên hệ Bao Ha Group để được cập nhật bảng báo giá sàn nâng mới nhất, tư vấn thông tin thi công, lắp đặt sàn nâng và các thông số kỹ thuật, bản vẽ thiết kế sàn nâng.

Hotline: 0902288875
